汽車線束端子是能與對應導電元件構成電路的導電元件。端子包括插針和插孔兩種, 起到電氣連接的作用, 所用材料為銅及其合金等的良導體, 其表面進行鍍銀、鍍金或鍍錫處理, 以提高耐腐蝕性、抗氧化性和防生銹。
1 端子種類
端子按形狀可分為片形系列、圓柱形系列、電線接頭系列。
1) 片形系列端子采用H65Y或H70Y材質, 料厚為0.3~0.5。

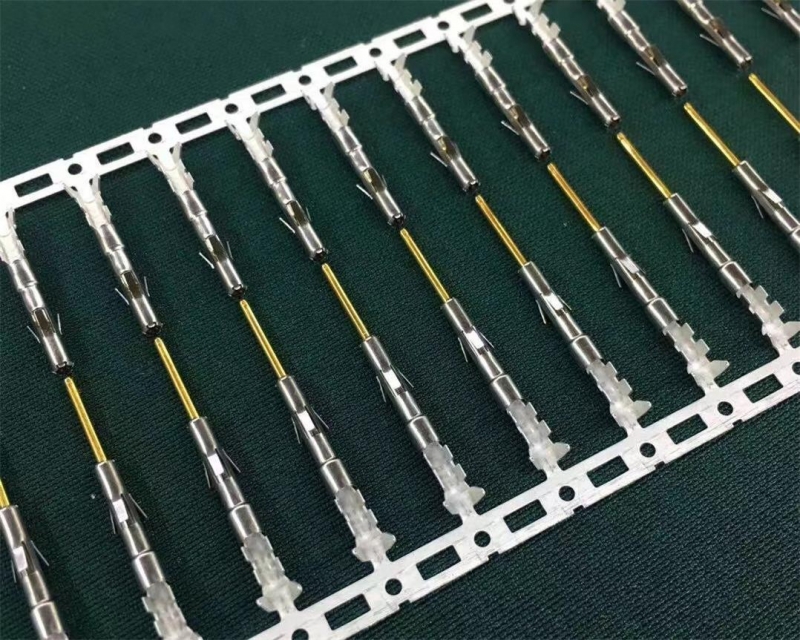

2)圓柱形系列端子采用H65Y或Qsn6.5-0.1材質, 料厚為0.3~0.4。
3) 電線接頭系列端子又分為U形、叉形及孔式3種形式。
① U 形端子采用H62Y2、H65Y、H68Y 或Qsn6.5-0.1材質, 料厚0.4~0.6,汽車信號端子
②叉形端子又稱為Y型端子, Y型端子采用H62Y2材質, 料厚0.4~0.6, 部分表面進行鍍鎳處理, 導電性能良好,

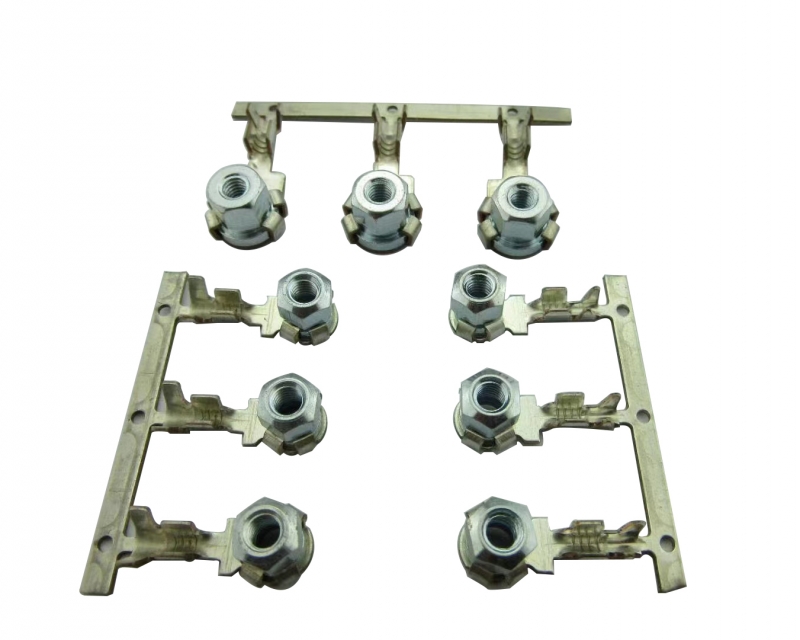

③孔式端子一般采用H65Y、H65Y2為基材, 料厚0.5~1.0,
2 端子的選取原則
需根據不同的插接件和不同的需求選擇不同鍍層的端子。對于要求性能較高的設備, 如安全氣囊、ABS、ECU等用的端子, 應優先選用鍍金件以保證安全可靠性, 但出于成本考慮, 在滿足性能要求的前提下可選擇局部鍍金處理。
具體的選取原則為:
①保證端子與所選的插接件的合理匹配。
②針對所壓接電線的線徑選擇合適的端子。
③對于單孔防水插接件, 要選擇尾部能壓接防水栓的端子。
④確保連接的可靠性。端子選取時要保證與電器件、對插件的良好接觸, 使接觸電阻降為很低, 提高可靠性。如:面接觸要優于點接觸, 針孔式要優于片簧式。在設計時要優先選用雙彈簧式壓緊結構(接觸電阻非常小) 的插接件。
⑤阻抗匹配。有些信號有阻抗匹配要求, 尤其是射頻信號, 對阻抗匹配要求更為嚴格, 阻抗不匹配時會引起信號反射, 從而影響信號傳輸。所以在選取端子時, 一定要選擇阻抗匹配的端子。新能源沖壓件
這里, 歸納了日系端子可承載電流與適用線徑對應關系。
